摘 要：在“碳達峰"、“碳中和"的雙碳背景下，為了避免化石能源的直接燃燒導致氣候變化，新能源將作為新型電力系統供電的主體。為了保證新型電力系統的可靠運行，配置微機保護裝置和電能質量在線監測裝置有效監測電力系統的運行狀況，并實時記錄電力系統出現故障的位置及性質，從而為故障的快速處理提供有效的參考信息。本文介紹的防孤島保護裝置和電能質量在線監測裝置，可以針對高碑店沼氣發電項目中不同的對象提供相應的保護，能大大提高變電站運行的可靠性、安全性和供電質量，有利于實現變電站綜合自動化，實現無人或少人值班。

關鍵詞：新能源；沼氣發電；防孤島保護裝置；電能質量在線監測裝置

高碑店污水處理廠位于北京市朝陽區高碑店鄉境內。是北京市較大的污水處理廠，也是我國第三大的污水處理廠。高碑店污水處理廠一期工程于1993年10月24日竣工投產，處理能力50萬立方米/d。二期工程于1999年年底竣工投產，處理能力為100萬立方米/d。北京市每天產生污水 250 多萬噸，近一半的污水在這里進行處理。高碑店污水處理廠污水系統流域面積96平方公里，服務人口240萬人，占地68公頃，匯集北京市南部地區的大部分生活污水、東郊工業區和化工路的全部污水。

本項目位于北京市朝陽區高碑店鎮小郊亭社區小郊亭村1號高碑店污水處理廠內。高碑店污水處理廠內有3座總配電室，分別為高碑店污水總配電室、高碑店再生水廠總配電室、高碑店水廠總配電室。電纜進出線方式為下進線下出線。

本沼氣發電系統接入用戶配電網會對當?shù)仉娋W(wǎng)的電能質量產生一定的影響，包括諧波、電壓偏差、電壓波動和電壓不平衡度等方面。同時本項目電站應具備快速檢測孤島并斷開與電網連接的能力。且當10kV線路發生短路故障時，線路保護應能快速動作，滿足故障時快速可靠切除故障的要求。

該項目為沼氣發電，“自發自用、余電不上網"，故在進線柜配置AM5SE-IS防孤島保護裝置，實現逆功率保護、失壓保護功能，并與本段發電并網柜實現電氣聯鎖；配置APView500電能質量在線監測裝置監測電網側電能質量是否正常，如電壓閃變、電壓中斷、電壓暫降等。在并網柜配置AM5SE-F線路保護裝置，實現過流、零流等保護功能，并與本段進線及母聯柜實現電氣聯鎖。在發電機柜配置APView500PV電能質量在線監測裝置監測發電側電能質量情況，如諧波、電壓偏差、頻率偏差等。當供電系統上產生逆功率、失壓、過流等故障及電能質量異常現象時，保護裝置和電能質量監測裝置都會及時反饋。

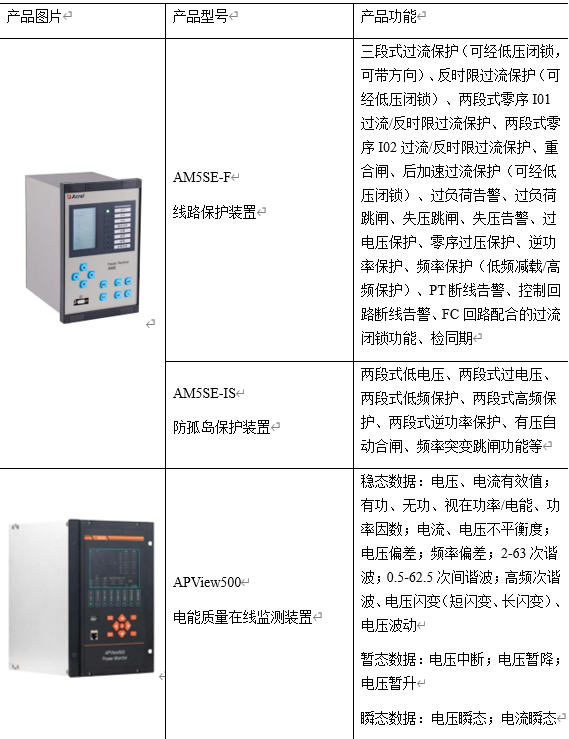

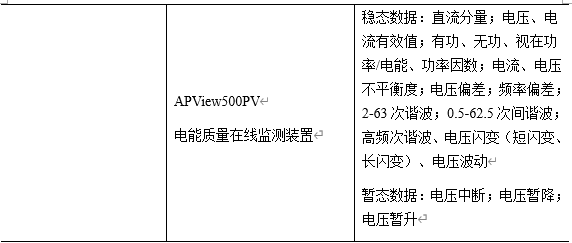

這幾款裝置主要通過以下功能實現對高壓柜的設備運行情況實時監視和保護：

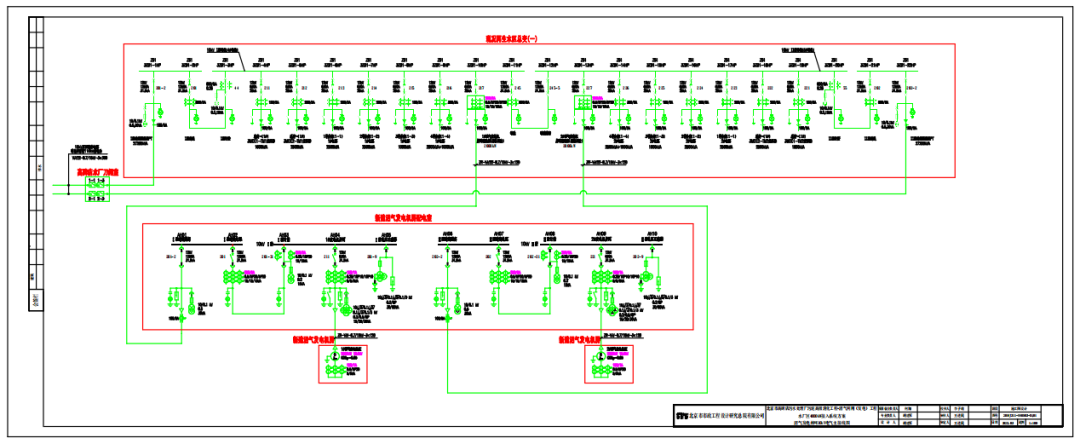

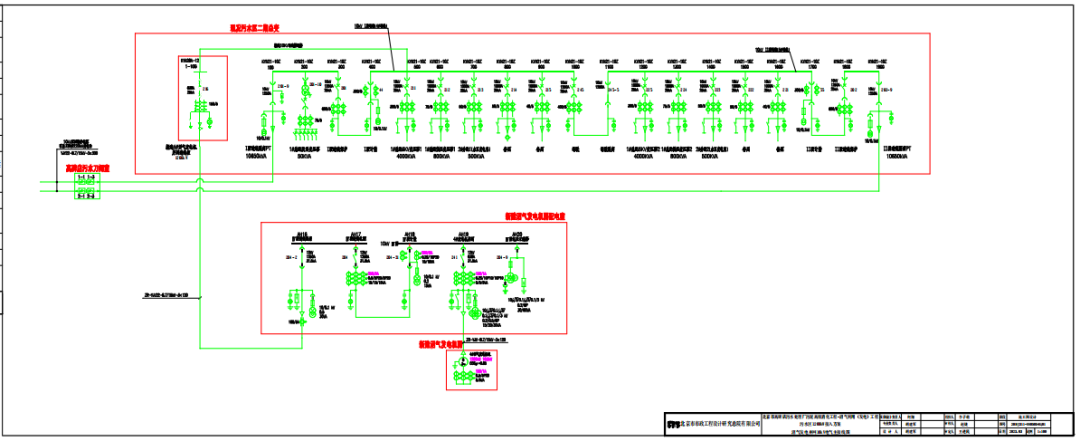

圖1 再生水區總變一電氣總接線圖

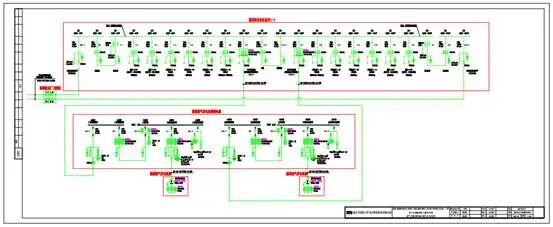

圖2 再生水區總變二電氣總接線圖

圖3 污水區總變二電氣總接線圖

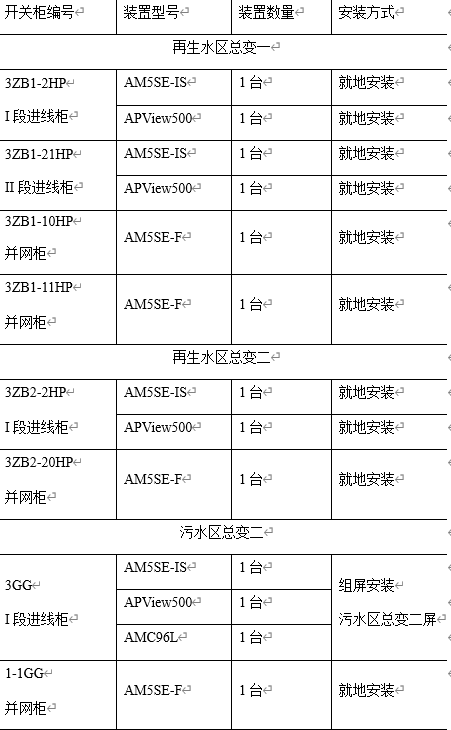

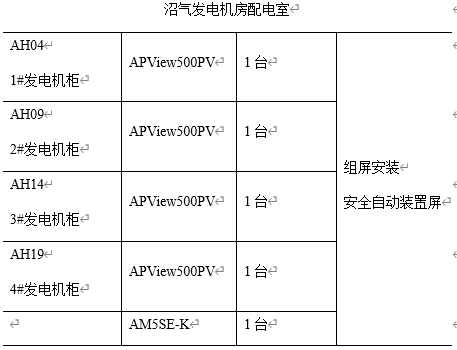

3座工程所設微機保護、電能質量在線監測裝置型號與數量如下：

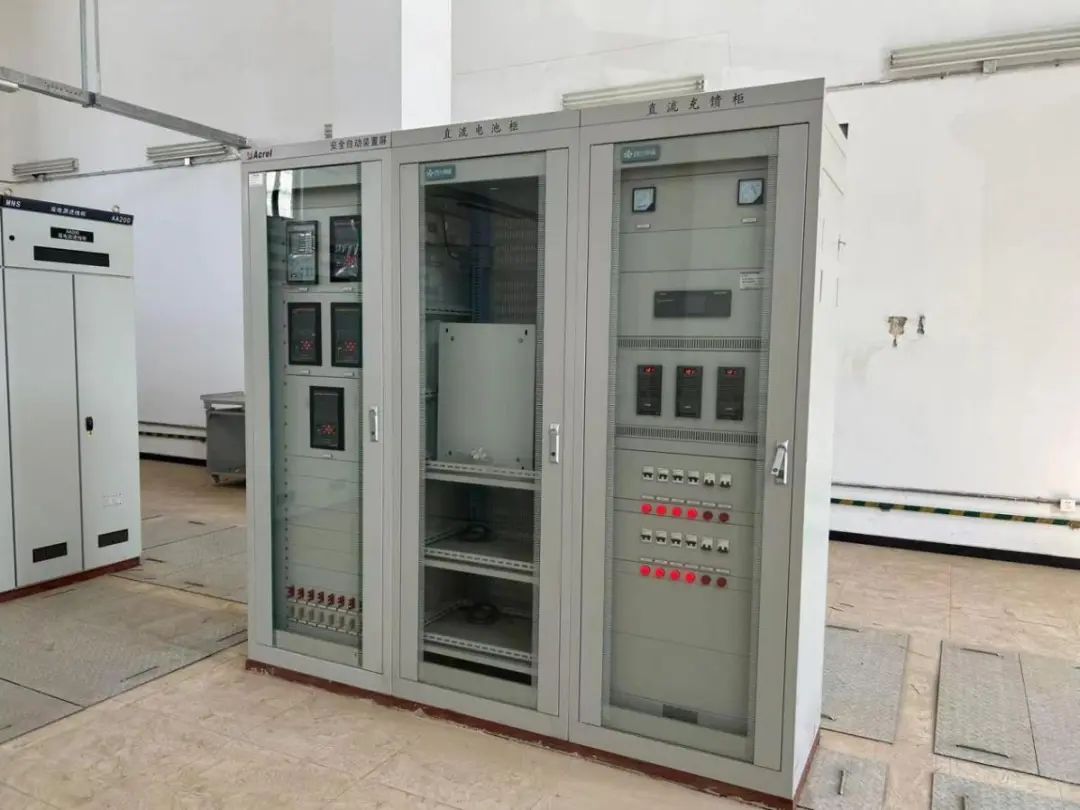

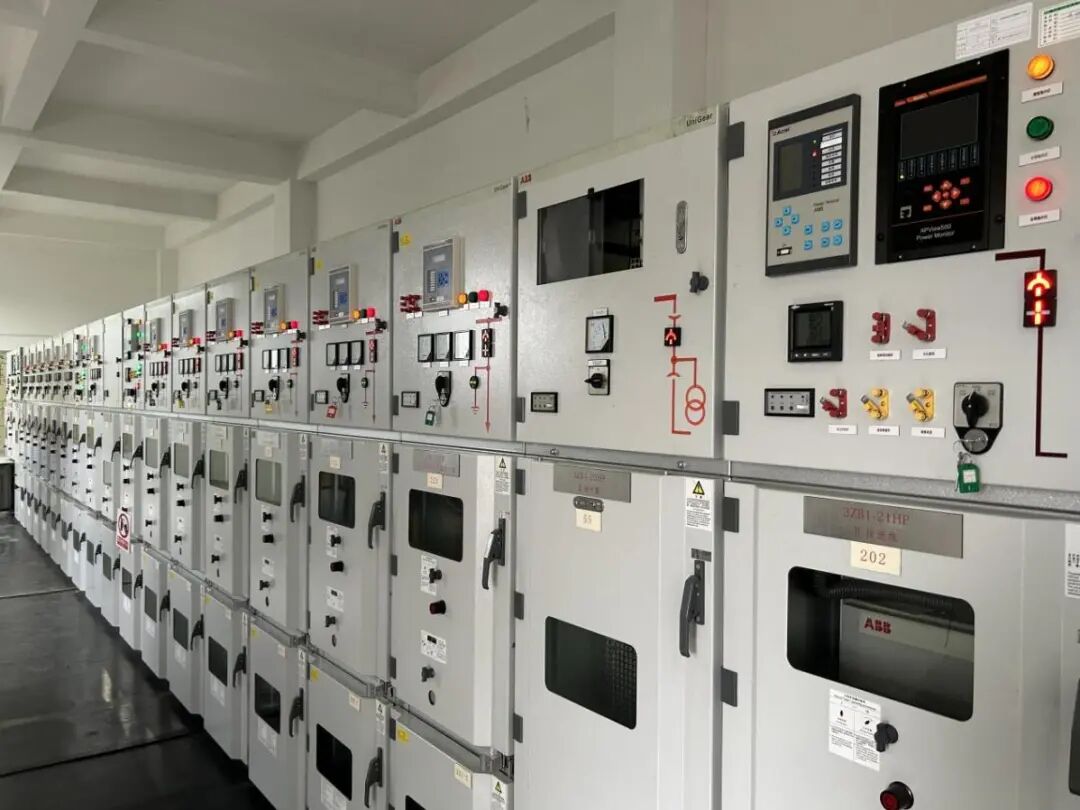

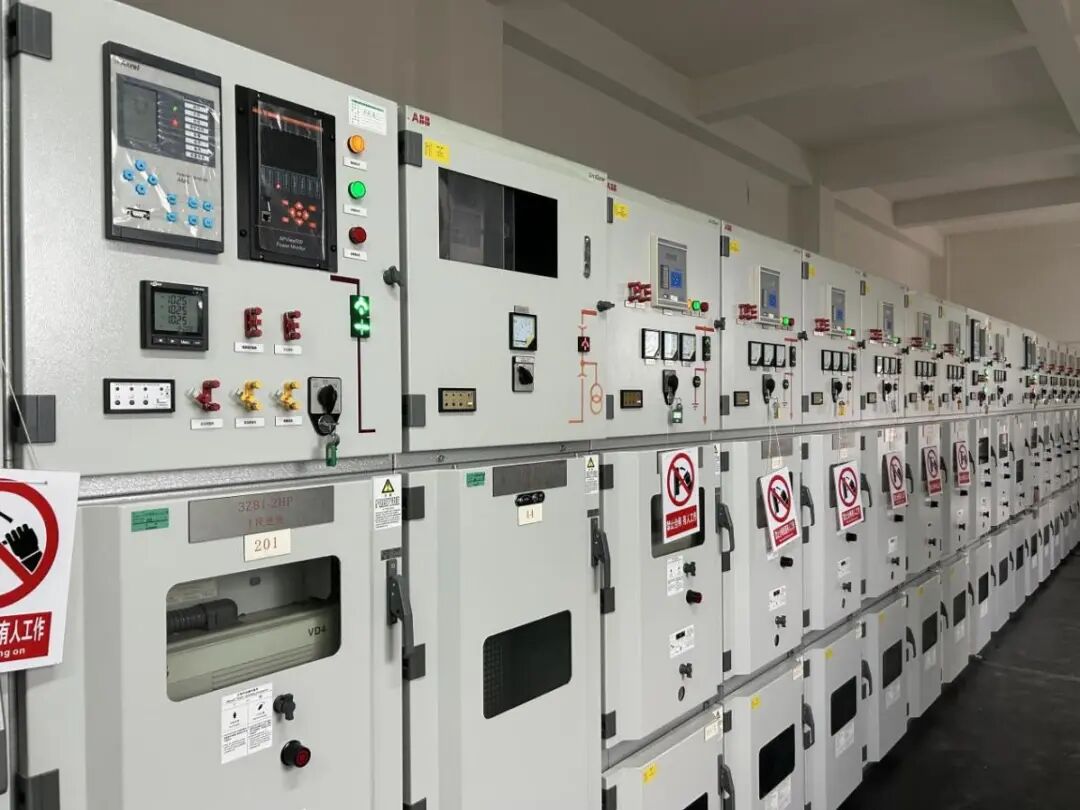

圖4 裝置就地和組屏現場安裝圖片
