微電網-光伏

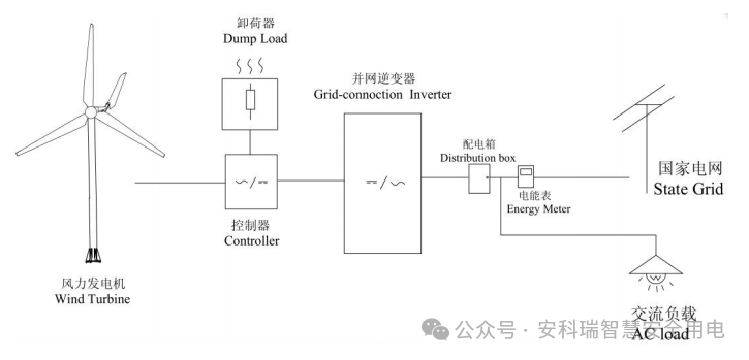

微電網—風電

（1）風力機組部分：捕獲風能并將風能轉化為交變電能；包括風力發電機組、塔架、地基、線纜等。

（2）并網控制部分：控制風機系統的安全正常運行，內置整流模塊輸出直流電能，并對輸出最高電壓進行限制，保護后端逆變器；包括并網控制器、泄荷器、線纜等。

（3）逆變部分：將控制器輸出的直流電逆變成交流電并將能量饋入電網，帶升壓變隔離；包括并網逆變器、線纜等。

（4）卸荷部分：實現智能控制風力發電機進行剎車停機，確保風力發電機在異常工況下的安全。

二、微電網的特征

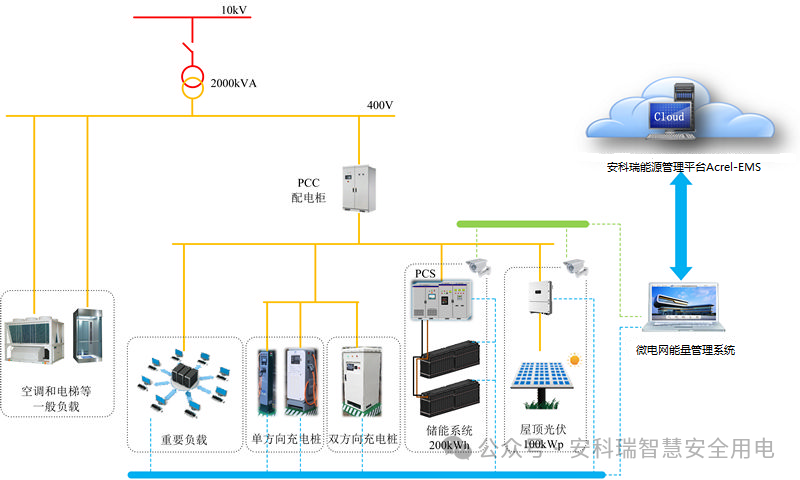

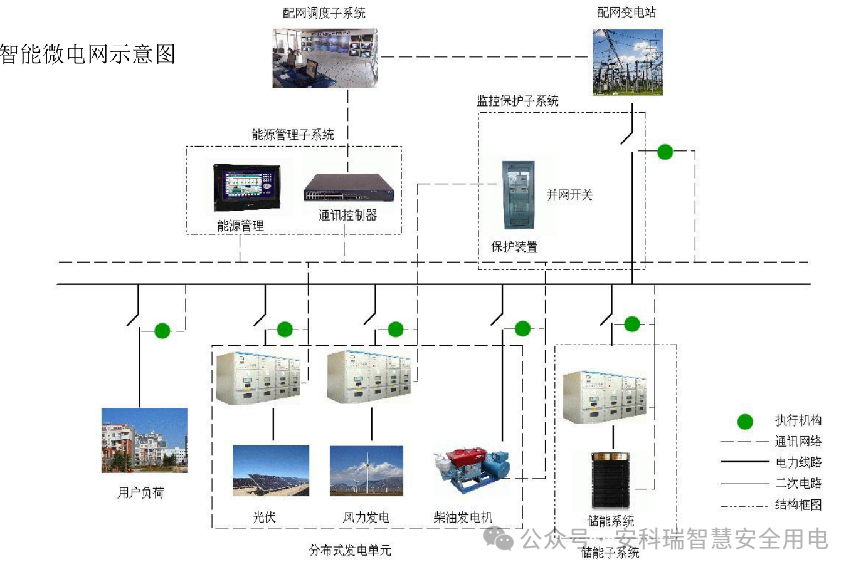

三、微電網能量管理系統

Acrel-2000MG微電網能量管理系統能夠對微電網的源、網、荷、儲能系統、充電負荷進行實時監控、診斷告警、全景分析、有序管理和高級控制，滿足微電網運行監視全面化、安全分析智能化、調整控制前瞻化、全景分析動態化的需求，完成不同目標下光儲充資源之間的靈活互動與經濟優化運行，實現能源效益、經濟效益和環境效益。

3.1主要功能：

• 實時監測；

• 能耗分析；

• 智能預測；

• 協調控制；

• 經濟調度；

• 需求響應。




3.2系統特點：

• 平滑功率輸出，提升綠電使用率；

• 削峰填谷、谷電利用，提高經濟性；

• 降低充電設備對局部電網的沖擊；

• 降低站內配電變壓器容量；

• 實現源荷最高匹配效能。

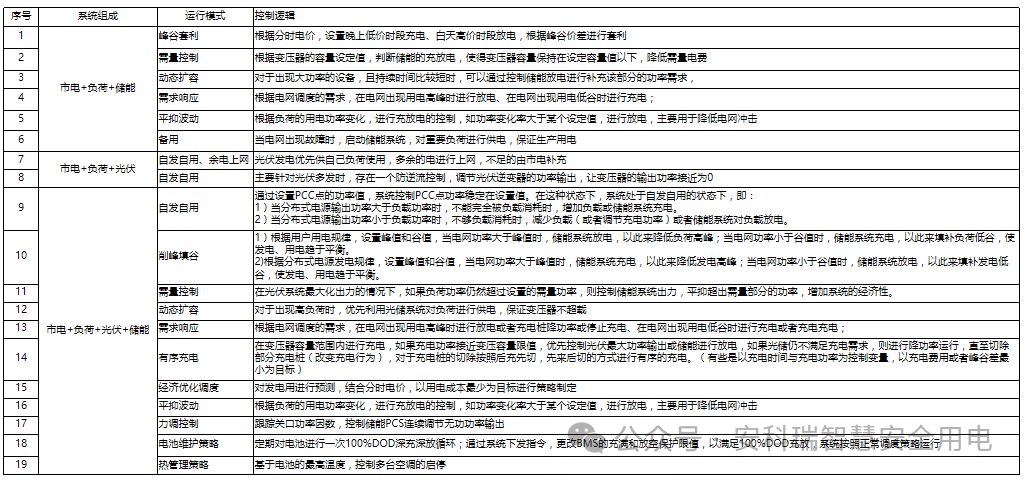

相關控制策略

微電網能量管理系統核心功能

1.多種協議

支持多種規約協議，包括：Modbus TCP/RTU、DL/T645-07/97、IEC60870-5-101/103/104、MQTT、CDT、第三方協議定制等。

2.多種通訊方式

支持多種通信方式：串口、網口、WIFI、4G。

3.通信管理

提供通信通道配置、通信參數設定、通信運行監視和管理等。提供規約調試的工具，可監視收發原碼、報文解析、通道狀態等。

4.智能策略

系統支持自定義控制策略，如削峰填谷、需量控制、動態擴容、后備電源、平抑波動、有序充電、逆功率保護等策略，保障用戶的經濟性與安全性。

5.全量監控

覆蓋傳統EMS盲區，可接入多種協議和不同廠家設備實現統一監制，實現環境、安防、消防、視頻監控、電能質量、計量、繼電保護等多系統和設備的全量接入。
